礦山起重機械：門式起重機就是整體形狀似門，軌道鋪在地面上，而橋式起重機整體似橋，軌道是在架空的左右兩根對稱的H型鋼梁上。二者區別也很明顯。常用起重量有3噸、5噸、10噸、16噸、20噸。

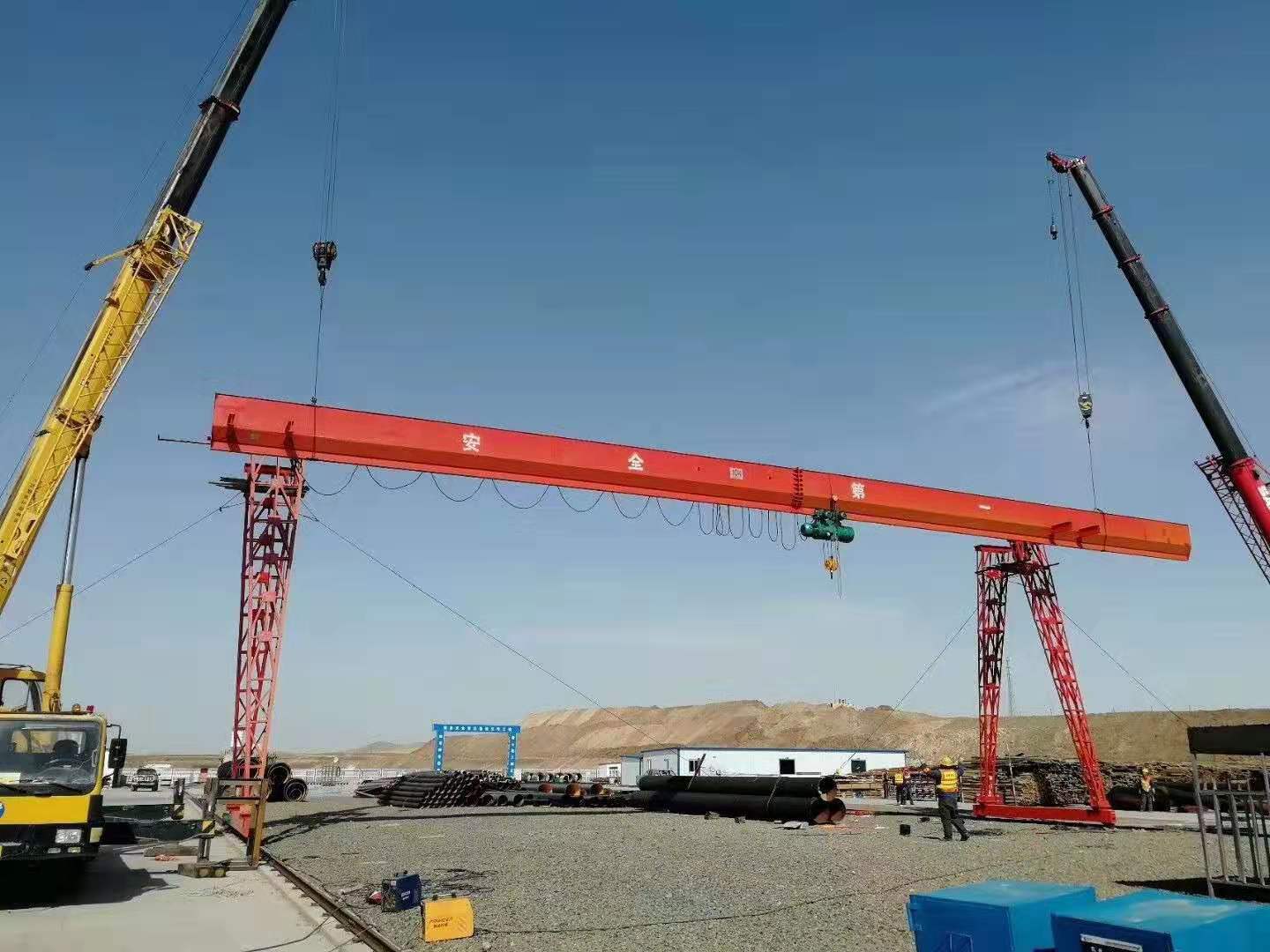

礦山起重機：門式起重機俗稱龍門吊：圖片中主梁是包箱型梁，支腿是桁架腿，比結構整體是包廂的省些錢，自重相對稍輕點，目前實用的也很多，運輸也方便。
技術參數 Technological parameter
| 起重量 | t | 3.2 | 5 | 8 | 10 | 12.5 | |||||||||||||||||||||||||||
| 跨度 | m | 10 | 14 | 10 | 14 | 18 | 22 | 10 | 14 | 18 | 22 | 14 | 18 | 22 | 14 | 16 | 22 | ||||||||||||||||
| 工作伸距 | m | 2.5 | 3.2 | 2.5 | 3.2 | 4.2 | 5.5 | 2.5 | 3.2 | 4.2 | 5.5 | 4.2 | 4.2 | 5.5 | 3.2 | 4.2 | 5.5 | ||||||||||||||||
| 起升高度 | m | 6 | 9 | 6 | 9 | 6 | 6 | 9 | 6 | 9 | 6 | 9 | 6 | 9 | 6 | 9 | 6 | 9 | 6 | 9 | 6 | 9 | 6 | 9 | |||||||||
| 起重機工作級別 | A5 | ||||||||||||||||||||||||||||||||
| 電動葫蘆 | 型號 | CD1,MD1 | CD1,MD1 | CD1,MD1 | CD1 | CD1 | |||||||||||||||||||||||||||
| 起升速度 | m/min | 8;8/0.8 | 8;8/0.8 | 7 | 7 | ||||||||||||||||||||||||||||
| 運行速度 | m/min | 20:30 | |||||||||||||||||||||||||||||||
| 工作級別 | 中級(JC=25%) | ||||||||||||||||||||||||||||||||
| 大車運行 機構 | 運行速度 | m/min | 40 | ||||||||||||||||||||||||||||||
| 減速器級別 | ZSC400-111-3/4/37.33 | ZSC600-IV-3/4/37.9 | |||||||||||||||||||||||||||||||
電動機 型號/功率 | 內地 | YZR132M2-6/4×2 | YZR160M1-6/6.3×2 | YZR160M2-6/8.5×2 | |||||||||||||||||||||||||||||
| 沿海 | YZR160M1-6/6.3×2 | YZR160M2-6/6.5×2 | YZR160L-6/13×2 | ||||||||||||||||||||||||||||||
| 制動器 | 型號 | YWZ-200/25 | |||||||||||||||||||||||||||||||
| 制動力矩 | 2×200 | ||||||||||||||||||||||||||||||||
| 液推器型號 | YT1-25Z/4 | ||||||||||||||||||||||||||||||||
| 車輪直徑 | mm | 400 | 500 | ||||||||||||||||||||||||||||||
| W | m | 6 | 8 | 6 | 8 | 6 | 8 | 6 | 8 | 6 | 8 | 6 | 8 | 6 | 8 | 6 | 8 | 6 | 8 | 6 | 8 | 6 | 8 | 6 | 8 | ||||||||
| B | mm | 7088 | 9088 | 7088 | 9088 | 7088 | 9088 | 7088 | 9088 | 7088 | 9088 | 7088 | 9088 | 7088 | 9088 | 7088 | 9088 | 7088 | 9088 | 7088 | 9088 | 7088 | 9088 | 7088 | 9088 | ||||||||
| H1 | mm | 7944 | 8110 | 8260 | 11260 | 8411 | 11411 | 8563 | 11563 | 8260 | 8411 | 11411 | 8563 | 11563 | 8563 | 11563 | 8611 | 11611 | 8786 | 11786 | 8986 | 11986 | 8888 | 11888 | 9088 | 12088 | 9288 | 12288 | |||||
| H2 | mm | 7800 | 7965 | 7965 | 10965 | 7925 | 10925 | 7877 | 10877 | 7925 | 7925 | 10925 | 7877 | 10877 | 7777 | 10777 | 7925 | 10925 | 8095 | 11095 | 8000 | 11000 | 8202 | 11202 | 8102 | 11102 | 8246 | 11246 | |||||
| 懸臂長度 | L1 | mm | 3060 | 3760 | 3130 | 3830 | 5240 | 6540 | 3370 | 4070 | 5070 | 6830 | 4070 | 5070 | 6830 | 4510 | 5510 | 6870 | |||||||||||||||
| L2 | mm | 3560 | 4060 | 3540 | 4240 | 5240 | 6540 | 3830 | 4530 | 5530 | 6830 | 4530 | 5530 | 6830 | 4590 | 5590 | 6890 | ||||||||||||||||
| L3 | mm | 16620 | 21820 | 16670 | 22070 | 28480 | 35080 | 17200 | 22600 | 28600 | 35660 | 22600 | 28600 | 35660 | 23100 | 29100 | 35700 | ||||||||||||||||
| *大輪壓 | KN | 6.5 | 6.8 | 9.1 | 9.5 | 10.2 | 10.2 | 10.9 | 11.7 | 11.8 | 12.5 | 13 | 13.5 | 13.5 | 14.3 | 14.3 | 15.7 | 15.5 | 16.4 | 15.5 | 16.8 | 17.4 | 18.3 | 19.3 | 20.2 | 20.4 | 21.5 | 21.6 | 22.6 | ||||
| 電源 | 三相交流 | ||||||||||||||||||||||||||||||||
| 起重機總重 | 9.1 | 9.8 | 10.2 | 11.5 | 13.9 | 14.7 | 16.9 | 17.3 | 19.9 | 11.8 | 14.2 | 15.9 | 16.8 | 19 | 20.3 | 22.1 | 15.5 | 16.4 | 17.4 | 20.5 | 21.5 | 24.5 | 16.8 | 20.3 | 20.4 | 23.4 | 24.2 | 27.1 | |||||
